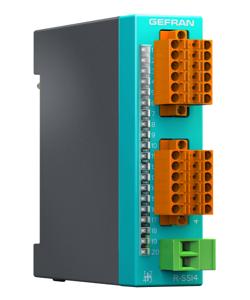

R-SSI4

BAUGRUPPE MIT 4 EINGÄNGEN FÜR SSI

R-SSI4

BAUGRUPPE MIT 4 EINGÄNGEN FÜR SSI

Hauptmerkmale
  • Eingänge für Geräte mit SSI-Schnittstelle
  • Anzeige von Position und Geschwindigkeit
  • Software-Konfiguration der Eingänge
Einen Händler in Ihrer Nähe suchen

Technische Spezifikationen

Übersicht

R-SSI4 ist ein Modul mit 4 optoisolierten SSI-Kanälen.

Für jeden Kanal ist Folgendes möglich:
– SSI-Ausgangstaktfrequenz (10kHz bis 2MHz), Anzahl der Übertragungsbits (24, 25 oder 32) und Eingangsdatenkodierung (binär oder Gray)

Jeder Kanal verfügt über:
– 2 Klemmen für DATA-Signal
– 2 Klemmen für das CLOCK-Signal
– 2 Klemmen für die
Spannungsversorgung des Sensors
– 2 LEDs, die den Status der Eingänge und Ausgänge anzeigen
Für die Verdrahtung der 4 Kanäle stehen zwei 12-polige Steckverbinder zur Verfügung.
Das Modul (mit externer Stromversorgung über einen speziellen Frontanschluss) versorgt die einzelnen Anschlüsse mit Strom.
Die Baugruppe R-SSI4 wird auf die Baugruppenträger der Serie R-BUS (x) gesteckt und darüber mit der Steuerspannung gespeist.

  • 4 inputs SSI 24, 25 and 32 bit
  • the channels are independently configurable via software:
    • SSI clock frequency from 10kHz to 2MHz
    • number of bits of the data at 24, 25 and 32 bits
    • data coding as binary and Gray
    • diagnostics of connection interruption with the sensor that can be enabled or disabled
  • input isolation >2KV
  • overvoltage on inputs for 1ms max. 1kV
  • Power supply: via R-BUS(x) 3.3V backplane

Diagnostics

  • Yellow LED presence of 24V external
    power supplies
  • Green LEDs for CLOCK and DATA
    status
  • Red Fail LED, module error

Sensors power supply

8÷32Vcc ± 25% 500mA max. external (fed to front terminals).
Power supply is internally distributed to the 4 channels and is configurable at +5V or to the voltage applied externally.
